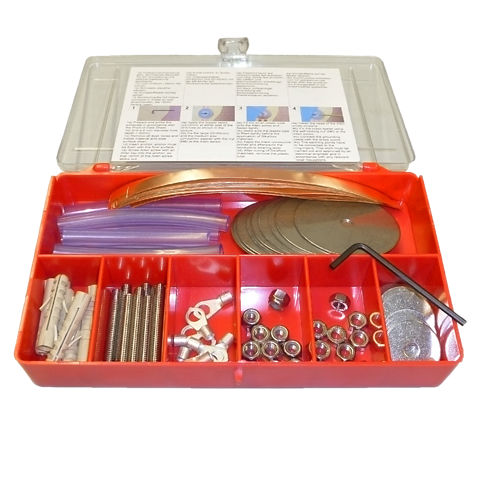

Sikafloor® Conductive Set

12 luni de la data fabricației

Produsul trebuie depozitat în ambalajul original, nedeschis, sigilat și nedeteriorat, în condiții uscate, la temperaturi cuprinse între +5 °C și +30 °C. Consultați întotdeauna ambalajul produsului.

Un punct de împământare poate asigura conductivitatea unei suprafețe de pardoseală de aproximativ 200–300 m².

Distanța maximă dintre două puncte de împământare este de 20 m. Pentru distanțe mai mari trebuie prevăzute puncte de împământare suplimentare.

Consultați Fișa Tehnică a produsului pentru amorsa corespunzătoare sistemului de pardoseală.

IMPORTANT

Respectarea strictă a procedurilor de instalare și întreținere

Respectați cu strictețe procedurile de instalare și întreținere definite în procedurile de aplicare, manualele de aplicare și instrucțiunile de lucru. Acestea trebuie adaptate întotdeauna la condițiile reale din șantier.

IMPORTANT

Conectarea punctelor de împământare

Conectarea punctelor de împământare la sistemul de împământare al cladirii trebuie efectuată și aprobată de un inginer electrician, în conformitate cu toate reglementările locale aplicabile.

Numărul punctelor de împământare

Notă: Numărul optim de conexiuni la împământare depinde de condițiile locale și trebuie stabilit pe baza planurilor disponibile.

1. După întărirea amorsei, executați o gaură cu diametrul de 8 mm și cu o adâncime mai mare de 50 mm.
2. Îndepărtați tot praful și toate materialele desprinse sau friabile din jurul găurii executate și introduceți un diblu din plastic de 8 mm. Diblul trebuie să fie la același nivel cu suprafața pardoselii.
3. Înșurubați tija filetată cu locaș hexagonal în diblul din plastic, utilizând o cheie hexagonală. Tija filetată trebuie să rămână 16 mm deasupra suprafeței pardoselii.
4. Lipiți complet benzile de cupru autoadezive (2 × 10 mm) de ambele părți ale ale găurii.
5. Introduceți peste tija filetată șaiba mare, cu diametrul de 60 mm, urmată de șaiba mai mică, cu diametrul de 30 mm. Fixați șaibele cu piulița M6, astfel încât acestea să fie presate pe benzile de cupru și să asigure un contact corespunzător.
6. Montați tubul transparent din plastic peste tija filetată, astfel încât acesta să fie fixat etanș pe tijă.
7. Aplicați amorsa conductivă și stratul de uzură conductiv ale sistemului Sikafloor® ales asigurând acoperirea completă a benzilor de cupru și a șaibelor.
8. După întărirea produselor Sikafloor®, îndepărtați tubul transparent din plastic.
9. Curățați capătul tijei filetate.
10. Montați papucul de cupru pe tija filetată și fixați-l cu piulița autoblocante (M6).
11. Conectați cablul de împământare la papucul de cupru.
